便携式表面粗糙度仪是一种表面粗糙度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面等。
主要功能：
- 多参数测量：Ra、Rq、Rz、Rt、Rp、Rv、Rc；

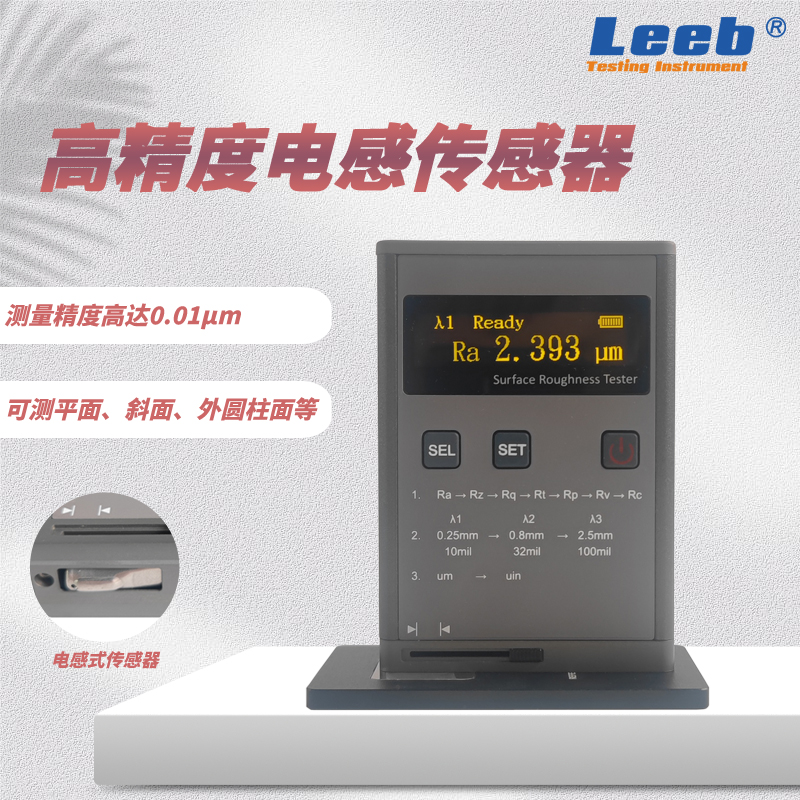

- 高精度电感传感器；
- GAUSS滤波器；
- 符合ISO4287；

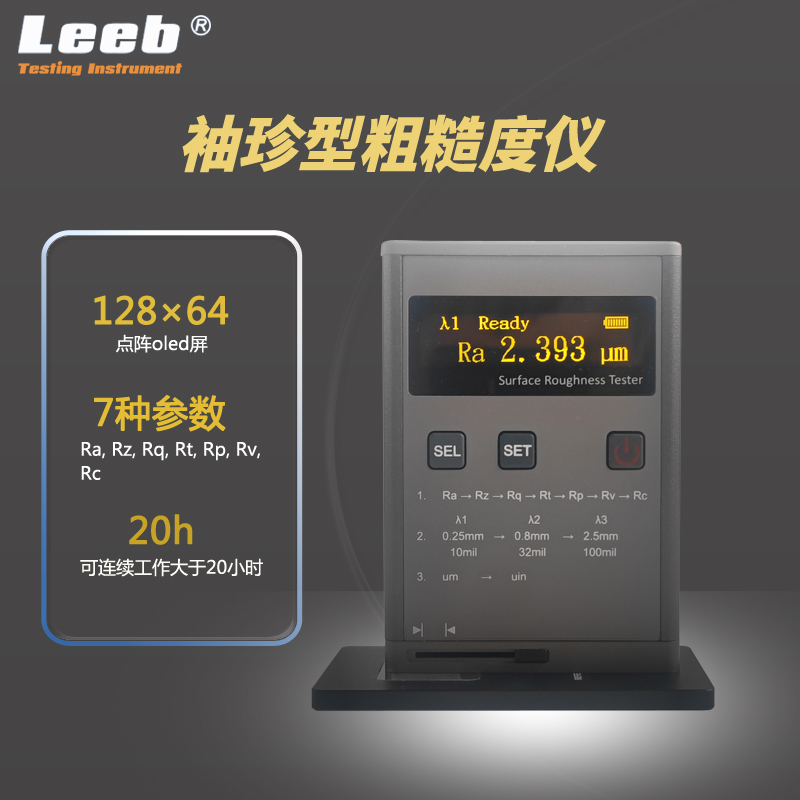

- 128×64 点阵OLED，黄字；
- 内置锂离子充电电池及充电控制电路，容量高、无记忆效应，连续工作时间大于20小时；
- 机电一体化设计，体积小，重量轻，使用方便；
- 具有自动关机、记忆及各种信息；
适用材料：
金属与非金属被测零件表面粗糙度的检测，适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。
基本原理：
本仪器在测量工件表面粗糙度时，先将传感器搭放在工件被测表面上，然后启动仪器进行测量，由仪器内部的精密驱动机构带动传感器沿被测表面做等速直线滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度会引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，芯片对采集的数据进行数字滤波和参数计算，测量结果在显示器上给出，也可以与PC机进行通讯。
规格参数：
|
测量参数 |
Ra, Rz, Rq, Rt, Rp, Rv, Rc |
|
|
测量范围 |
Ra:0.05-10.0um |
|
|
Rz:0.1-50um |
||
|
取样长度 |
0.25mm、0.8mm、2.5mm |
|
|
评定长度 |
1.25mm、4mm、5mm |
|
|
显示精度 |
±10% |
|
|
示值变动性 |
≤6% |
|
|
测量精度 |
0.01um |
|
|
传感器 |
类型 |
电感式 |
|
针尖半径 |
5um |
|
|
针尖材料 |
钻石 |
|
|
测试力 |
4mN(0.4gf) |
|
|
测量单位 |
Um/uin |
|
|
触针角度 |
90 degree |
|
|
导头纵向半径 |
45mm |
|
|
最大行程 |
6mm |
|
|
驱动速度 |
λ1: 取样长度=0.25mm, Vt=0.135mm/s λ2: 取样长度 =0.8mm, Vt=0.5mm/s λ3: 取样长度=2.5mm, Vt=1mm/s |
|
|
电源 |
内置充电锂电池 |
|
|
重量 |
200g |
|
