EMS64包裹式植物茎流测量系统
用途：EMS64包裹式植物茎流测量系统用于自动监测树木的茎流量来确定植物的水分消耗，适用于测量茎杆直径在6~20毫米之间的树干。整套系统采用模块化设计，连接安装方便，和其他茎流测量系统对比的优点是具有可以直接计算出茎流量的特点，而不需要后期的人工数据计算。
工作原理
树木茎流测量系统根据热平衡原理（THB）：输入能量等于散失的传导热与茎流温度的升高，具体公式如下：
P = Q · dT · cw + dT · z
公式中P为输入能量（W），Q为茎流速度（Kg.sec-2），dT为测量点温度差（K），cw为水的比热（J.kg-1.K-1），z为测量点传导热丧失系数（W.K-1）。HB法不需要校准，测量的茎流为kg/hr。
特点：
·基于具有可变功率和恒定 dT 的组织热平衡 (THB) 方法；
·提供真实的树木水分状况图片；
·红外无线数据接入
·快速简要统计
·茎组织的外部加热和内部温度测量
·MicroSet 6X数据记录测量单元
技术规格
MicroSet 6X茎流测量模块（带数据记录功能） | ||
常规供电电压 | 12 VDC |
|
启动电压 | 11.7 V | |
断开电压 | 10 V | |
最大工作电压 | 16 V | |
最大承受电压 | 60 V | |
最大耗电 | 约400 mA | |
平均效率 | 优于90% | |
加载电阻范围 | 200 Ω~25 KΩ | |
加热电压 | 1 kHz，非正弦，最大150 Vef @25 kΩ | |
平均耗电 | 日平均约20 mA~50 mA（视茎流速率） | |
预设温度差异 | 1、2或3K | |
工作范围 | 7~16 V | |
存储容量 | 约120000个读数（茎流速率和茎干生长记录间隔10分钟约可保存1年） | |
内存类型 | 非丢失性 | |
SAFT 14250电池用于内部时钟 | ||
备份电池电量 | 10年 | |
通讯方式 | 红外线 | |
工作温度 | -20~+50℃ | |
重量 | 约0.5 Kg | |
尺寸 | 160×80×60毫米 | |

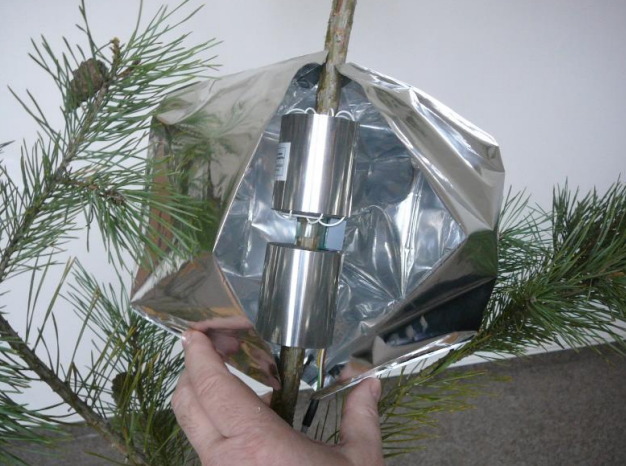

SF 64包裹茎流传感器 |
| |
适用于树干直径 | 6~20毫米（两种传感器类型6~12毫米和10~20毫米） | |
加热技术 | 茎杆外部加热 | |
输出变量 | 热功率每dT[mW/K] | |
传感器加热阻抗 | 100欧姆（±0.5欧姆） | |
温度感应器件 | 0.6毫米探针型T型热电偶 | |
输出信号转换因子 | -25+0.25*U[mW/K，mV]>P/dT，-0.0215+0.000125*U[kg/hr/mV]>Q | |
传感器安装需要茎杆长度 | 20厘米（包含辐射罩） | |
预设dT数值 | 8K | |
加热电源 | 可调，最大到2W | |
供电 | 12~15V DC | |
耗电 | 最大0.15 Amp（视树木情况） | |
工作温度 | -10~+40℃ | |
重量 | 模块约0.1公斤，传感器0.1公斤 | |
模块尺寸 | 160×80×60毫米 | |

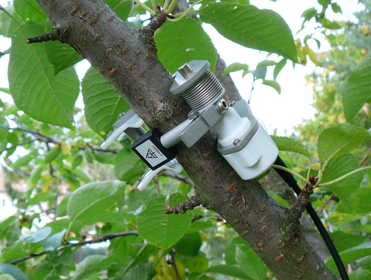

DPS40茎干生长量传感器 |
| |
适用茎干直径范围 | 5~40毫米 | |
精度 | 0.5毫米 | |
线性 | 全量程±0.5% | |
分辨率 | 1.24 μm | |
输入电压 | 5~12VDC | |
待机功耗 | 20 μA | |
测量功耗 | 6 mA | |
固定强度 | 1.5~2N横向杠杆，2~3N中间传感器臂 | |
温度精度 | ±2℃ | |
操作温度 | -40~+60℃ | |
预热时间 | 300ms | |
连接头 | 3芯M8 | |
重量 | 150克 | |
防护等级 | IP67 | |
产地：捷克
